您當前位置:中國品牌榜 >> 電工 >> 電工資訊 >> 瀏覽文章

電工知識:暗裝式蹺板開關的接線方法

發布日期:2017年04月07日 來源:本站原創 【字體: 】 瀏覽次數:

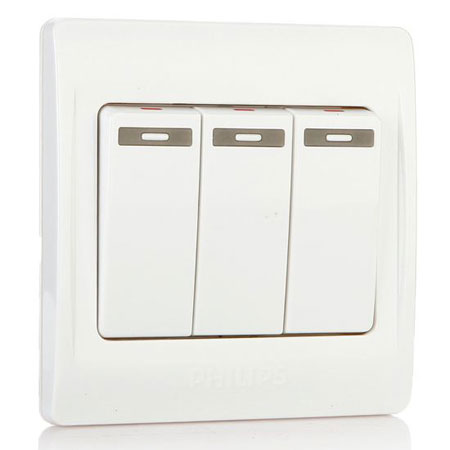

一般來講,蹺板(或指甲式)開關均為暗裝式,開關面板86×86mm,即86系列,較被廣泛采用,比其它系列開關安裝使用均較方便。常用開關的額定電流有5(6),10A兩個級別。開關面板為磁白電玉粉壓制而成,其弧型面板的開關被稱為A86系列。

電工知識:暗裝式蹺板開關的接線方法

蹺板開關的一塊面板上,一般可裝1—3個開關,稱為單聯、雙聯、三聯開關。四聯開關面板尺寸則為146mm×86mm×7mm。指甲式開關則可裝成四聯。此外還有帶指示燈開關,指示燈在開關斷開時,可顯示方位辨清開關位置,方便操作;還有開關接通時指示燈亮的指示電源接線形式,能夠識別線路是否有電,便于維修。蹺板上設置防濺罩,正面為一透明有彈性的薄膜,可隔著薄膜按動蹺板,密封性能好,不怕水淋和潮氣。

蹺板開關同暗扳把開關相同,每一聯即是一個單獨的開關,能分別控制一盞燈,每一聯內接線柱數量不同,雙線的為單控開關,三線的為雙控開關,可根據需要進行組合。

電工知識:暗裝式蹺板開關的接線方法

蹺板(或指甲式)開關安裝接線時,應使開關切斷相線,并應根據蹺板或面板上的標志來確定面板的裝置方向。面板上有指示燈的,指示燈應在上面,蹺板上有紅色標記的應朝上安裝,面板上有產品標記或帶有英文字母的不能裝反,不應把ON反裝成NO,當蹺板或面板上無任何標記的,應裝成蹺板下部按下時,開關應處在合閘的位置,蹺板上部按下時,應處在斷開位置,即從側面看蹺板上部突出時燈亮,下部突出時燈熄。

同一場所中開關的切斷位置應一致,且操作靈活,按點接觸可靠。安裝在潮濕場所室內的開關,應使用面板上帶有薄膜的防潮防濺開關。在塑料管暗敷設工程中,不應使用帶金屬安裝板的蹺板開關。

凡幾盞燈集中由一個地點控制時,選用雙聯及以上開關既可以節省配管又可以節省管內所穿導線。在安裝接線時,需考慮好開關控制燈具的順序,使其位置相互對應,方便操作。雙聯及以上開關接線時,如使用開關后笨為單元組合形式的電源相線不應拼接,要做好并接頭連接。

若用開關后罩是整體式的,二聯及三聯共用端屬于一個整體,電源相線在插入開關一個共用端接線樁就可以了,方便安裝或去除接頭。開關在接線時,要把盒內的導線理順好,依次接線后,將盒內導線盤成圓圈,放置于開關盒內。在安裝固定面板時,應用手將面板與墻面頂嚴,防止面板安裝孔損壞。安裝好的開關面板,應緊貼建筑物裝飾面,開關面板安裝孔上有裝飾帽子的應一并裝好。安裝開關時,不得弄臟和碰壞墻面,要保持墻面的清潔。開關安裝后,墻面不應再次噴漿或刮大白,以保持面板的清潔。

- END -
