晶振失效故障分析及解決方案
日期：2022-06-02 15:47:54 瀏覽量：2701 標簽: 晶振

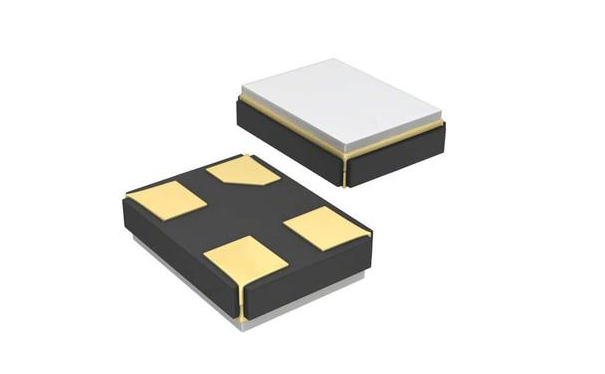

晶振的好壞直接關系整個系統的穩定性，故如何選擇一顆晶振，怎么看晶振的主要參數，是工程師的必修課，參數的選擇關系到系統的穩定運行，具體選擇不僅僅需要對晶振參數的詳細把控，也要不同參照不同系統的要求。晶振在電路中的作用是為數字系統提供基本的頻率信號，如果晶振不起振，MCU就會停止運行，導致整個電路失效。
1、晶振參數選型錯誤導致晶振不起振
解決辦法：更換符合要求的晶振規格型號。
2、內部石英晶片破裂導致晶振不起振
運輸過程中損壞、或者使用過程中跌落、撞擊等因素造成晶振內部水晶片損壞，從而導致晶振不起振。
解決辦法：更換晶振。需要注意：避免中途運輸損壞;轉運及貼片過程中避免跌落、重壓、撞擊等，一旦有以上情況發生，請嚴格遵循“跌落勿用”原則。
3、振蕩電路不匹配導致晶振不起振
影響振蕩電路的三個主要因素：頻差、負性阻抗、激勵功率。
頻差太大，導致晶振實際輸出頻率偏移標稱頻率太遠從而造成IC無法捕捉到晶振輸出的頻率信號，發生晶振不起振的假象。
解決辦法：選擇合適精度（PPM值）的晶振產品。
負性阻抗過大或太小都會導致晶振不起振。
解決辦法：負性阻抗過大，可以將晶振外接電容Cd和Cg的值調大來降低負性阻抗;負性阻抗太小，則可以將晶振外接電容Cd和Cg的值調小來增大負性阻抗。一般而言，負性阻抗值應滿足不少于晶振標稱最大阻抗3~5倍。
激勵功率過大或者過小也會導致晶振不起振
解決辦法：通過調整電路中的Rd的大小來調節振蕩電路對晶振輸出的激勵功率。一般而言，激勵電平越小越好，除了功耗低之外，還跟振蕩電路的穩定性和晶振的使用壽命有關。激勵功率大小的選取原則是保證晶振正常啟動并確保晶振在工作中各項電氣參數正常。
4、晶振內部水晶片上附有雜質或者塵埃等也會導致晶振不起振
晶振的制程之一是石英晶片鍍電極，即在水晶片上鍍上一層金或銀層，這要求在萬級無塵車間作業完成。如果空氣中的塵埃顆粒、微小水分或者有細微金渣銀渣殘留在電極上，也會導致晶振不起振。
解決辦法：更換新的晶振。
5、晶振出現漏氣導致不起振
晶振在制程過程中要求將內部抽真空后充滿氮氣，如果出現壓封不良，導致晶振氣密性不好出現漏氣;或者晶振在焊接過程中因為剪腳等過程中產品的機械應力導致晶振出現氣密性不良;均會導致晶振不起振現象。
解決辦法：更換好的晶振，建議選擇可靠性強且信譽好的晶振生產廠家。在晶振焊接或貼片過程中也需要注意一定要規范作業，避免誤操作導致晶振損壞。
6、焊接時溫度過高或時間過長，導致晶振內部電性能指標出現異常而引起晶振不起振
解決辦法：焊接過程中一定要規范操作，對焊接時間和溫度的設定要符合晶振的要求。
7、儲存環境不當導致晶振電性能惡化而引起晶振不起振
在高溫或者低溫或者高濕度等條件下長時間使用或者保存，會引起晶振電性能惡化，可能導致不起振。
解決辦法：盡可能在常溫干燥條件下使用、保存，避免晶振或者電路板受潮。建議晶振產品盡早貼片或焊接到電路板，另外請嚴格遵循電子元件存儲標準對倉庫升級，以達到滿足諸如晶振等電子元件所需要的存儲條件。
8、MCU質量問題、軟件問題等導致晶振不起振
解決辦法：確定是否為正品MCU。若軟件燒錄程序出現問題，也可能導致晶振不起振。注意：該情況下晶振不起振并非為不良品。
9、EMC問題導致晶振不起振
解決辦法：盡量選用金屬封裝晶振。另外晶振下面不要走信號線，避免帶來電磁信號干擾。過強的電磁干擾會干涉晶振的正常頻率輸出，因此PCB布線一定要合理。
10、超聲波導致晶振不起振
帶有晶振的電路板一般不建議采用超聲波清洗或封裝，避免發生共振而人為損壞晶振導致其不良。
以上是創芯檢測小編整理的晶振失效分析相關內容，希望對您有所幫助。深圳創芯在線檢測技術有限公司是國內知名的電子元器件專業檢測機構，建有標準化實驗室3個，實驗室面積1000平米以上。檢測服務范圍涵蓋：電子元器件測試驗證、IC真假鑒別，產品設計選料、失效分析，功能檢測、工廠來料檢驗、元器件X-Ray檢測以及編帶等多種測試項目。
